PADS 기본 설정 - Via 만들기, Via 바꾸기, 설정 방법

PADS 기본 설정 Via 만들기를 해보려한다.
Via는 라우팅할때 층을 바꾸기위해 필요한 것인데,
내가 연결할 선의 두께에 맞춰 만들어둬야한다.

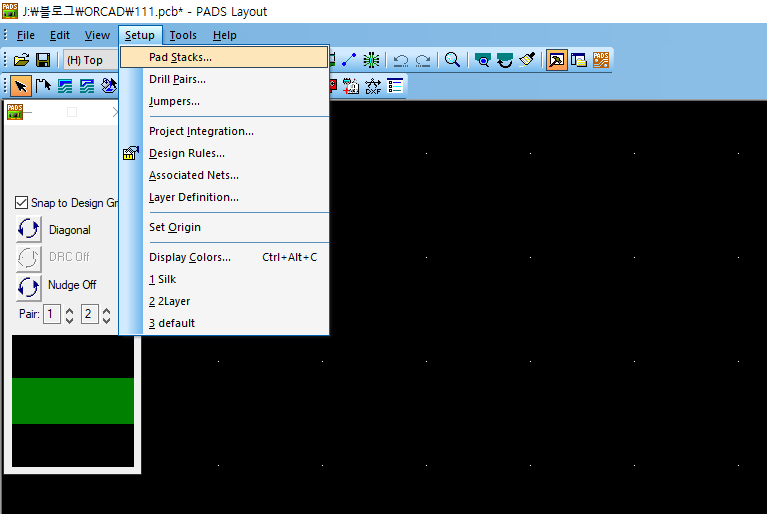

먼저 Setup -> Pad Stacks...를 들어가주면

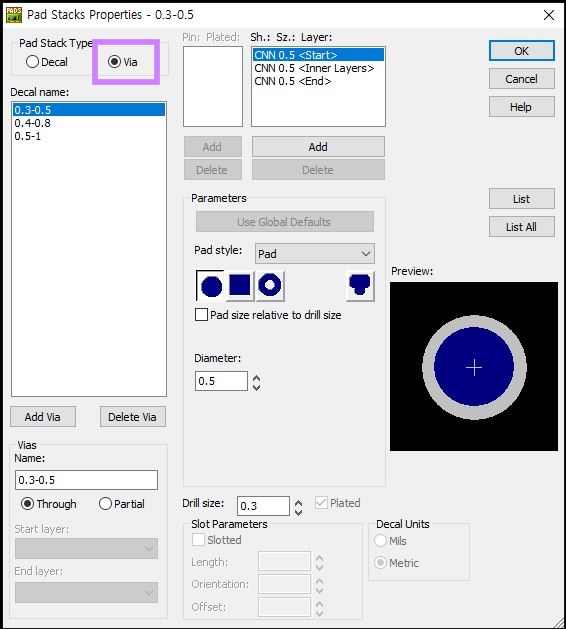

이런 창이 뜨게 된다.

Pad Stack Type을 Via로 바꾸고 만들어주면 된다.

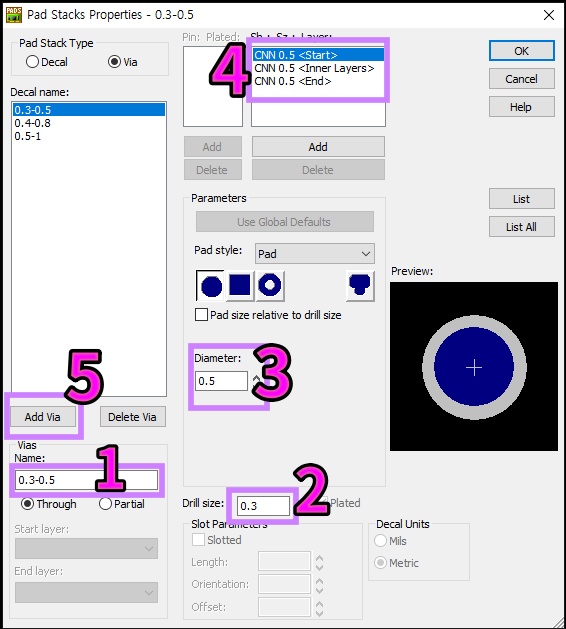

1. Name 이름을 내가 알아보기 쉽게 바꾼다.

2. Drill Size(드릴사이즈)를 정해준다.

*나는 패드사이즈의 절반으로 만들어준다. 0.3은 최소값이다.

3. Diameter(패드사이즈)를 정해준다.

*패드사이즈는 사용할 선 두께와 같거나 조금 크게 만들어주는것이 좋다. 작으면 안된다.

4. 하나씩 눌러가며 2번, 3번을 다시 적어줘야한다.
*Top층, Inner층, Bottom층 Via를 다르게 할수있는데 나는 한번도 다르게 써본적이 없다. 통일하면 된다.

5. Add Via를 통해 추가로 만들 수 있다.

그리고 OK를 눌러주면 Via만들기 완성이다.

---

Via 크기 바꾸는 방법

층을 바꿔가며 생성된 Via는 저렇게 처음으로 만든 Via인 0.3-0.5로 되어 있는데, 선을 연결한 이후에 꼭 바꿔줘야 한다.

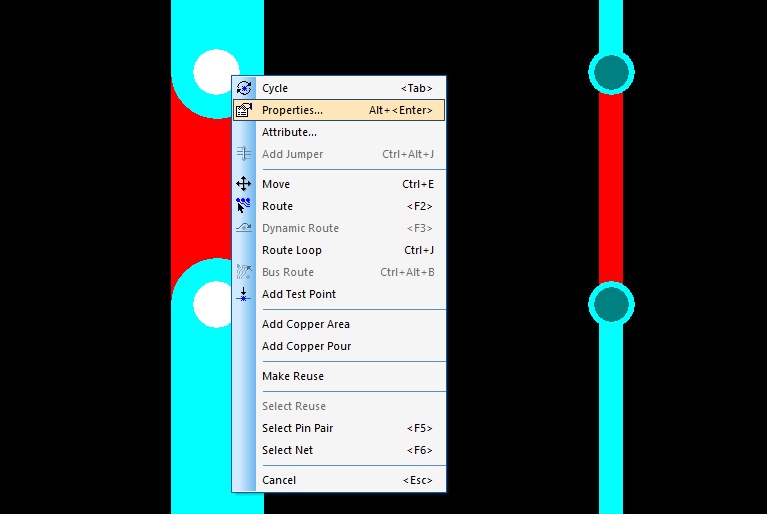

Ctrl을 눌러 Via를 한번에 선택한 뒤 마우스 오른쪽을 클릭 -> Properties... 혹은 Alt+<Enter>를 눌러준다.

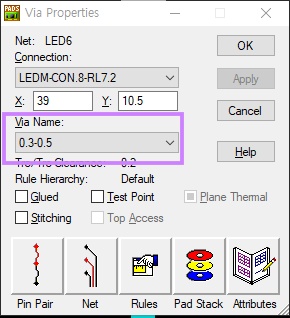

여기서 Via Name을 내가 원하는 사이즈로 수정해주면 된다.

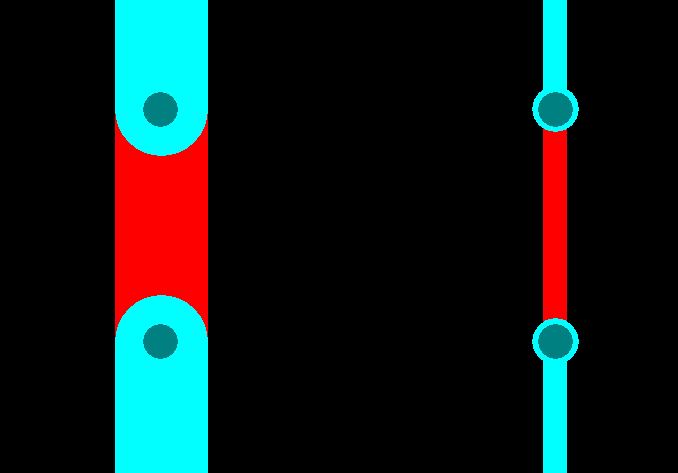

왼쪽은 선 굵기 1에 Via는 위에서 만들었던 0.5-1을 사용한것이며, 오른쪽은 선굵기 0.254에 0.3-0.5를 쓴것이다.

이처럼 Via는 선보다 작아서는 안되고 딱 맞거나 크게 만들어야한다.

Via 수정할땐 Alt+<Enter> 단축키를 외워두면 조금 더 빠른 작업이 가능하다.

---
