부품을 눌렀을때 이 부품이 무엇인지 알 수 있는 정보 창!
정보 창은 어떻게 나오게 하는지 알려주려한다.

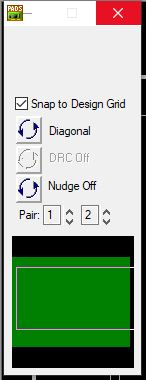

매우 간단한데, Ctrl+Alt+S를 눌러주면 정보 창이 나온다.

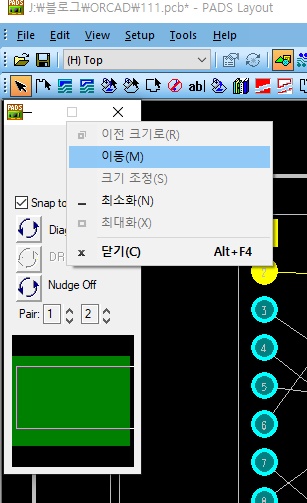

정보 창 위에서 마우스 오른쪽 클릭 -> 이동(M)을 눌러서 위로 옮겨주면 끝이다.
부품을 선택하면 정보들이 나오는데,
위에서부터 회로도에 쓰여있는 부품번호, 부품명, 부품위치 이렇게 나온다.
연결할 선을 눌러도 정보가 뜬다.
위에서부터 선 번호, 어떤부품과 어떤부품이 연결되어있는지, 선 두께 등이 나온다.
간단한 단축키로 잘 사용하기를 바란다.
