PADS 기본 설정 - Grid 간격 지정하는 방법

부품 배치할때나 라우팅 할때 필요한 Grid 간격!

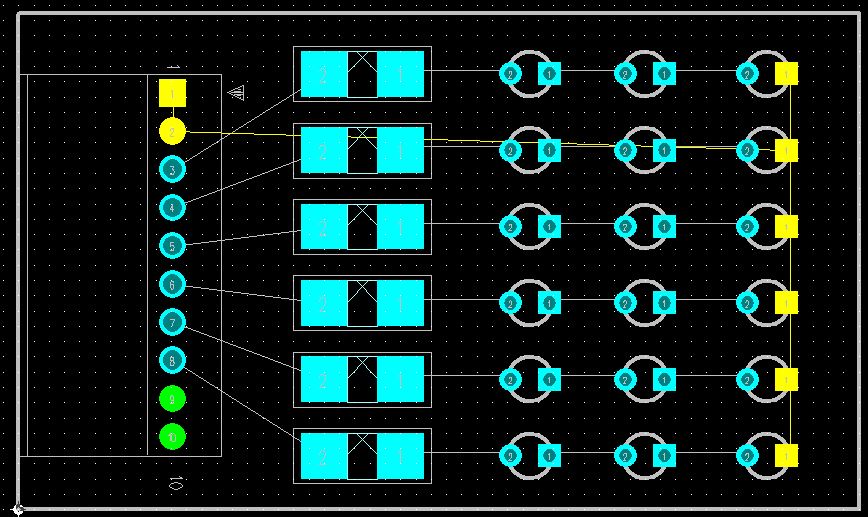

부품이 이렇게 깔끔하게 정리가 되려면 Grid 간격을 정해주는것이 좋다.

Grid는 Design Grid를 설정하는 것으로 PADS 화면에서 G를 누른 뒤 원하는 간격을 적어 넣으면 된다.

나는 부품 배치는 Metric 단위로 0.5를 사용하한다.

이런 경우엔 G0.5 -> Enter를 눌러주면 PADS 오른쪽 하단에 이렇게 표시된걸 볼 수 있다.

라우팅 할때도 적용이 되니까 부품배치가 끝나면 라우팅 간격으로 바꿔주는것이 좋다.

라우팅 간격은 0.25, 0.125를 사용한다.

그리고 Display Grid도 설정할 수 있다.

Display Grid는 PADS 화면에 보이는 전체 간격인데, 이것으로도 깔끔한 배치가 되기도 하니 참고 하길 바란다.

방법은 Grid 설정하는것과 비슷하다.

PADS 화면에서 GD를 누른 뒤 원하는 간격을 적어 넣으면 된다.

나는 Display Grid는 Metric 단위로 1을 사용한다.

그럼 이렇게 Display Grid도 적용된다.

모두 깔끔한 배치와 라우팅을 위해 Grid 사용방법은 꼭 알아야한다.
