Top 혹은 Bottom
어떻게 설정하는지를 설명하려한다.

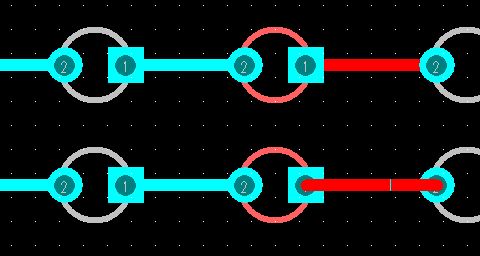

부품을 Top, Bottom 두 곳에 할 수 있는데

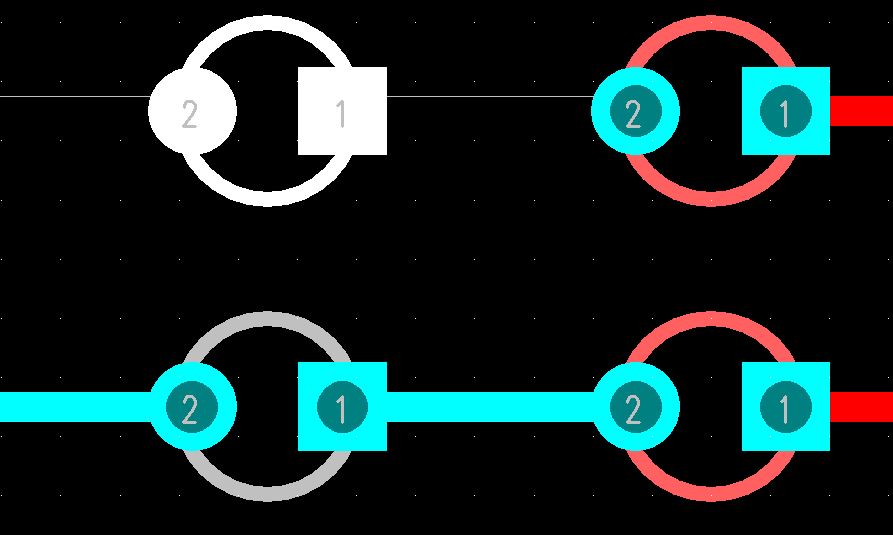

위 사진에 빨간색으로 된 것이 Bottom이다.
Bottom에도 배치를 하는 이유는 여러가지가 있을 수 있다.
보드가 작아서 공간을 만들기 위해, Bottom에서 부품이 보여야 하기때문이다.
바꾸는 방법은 엄청 간단하다.
원하는 부품을 선택 -> Ctrl+F를 누르면 된다.

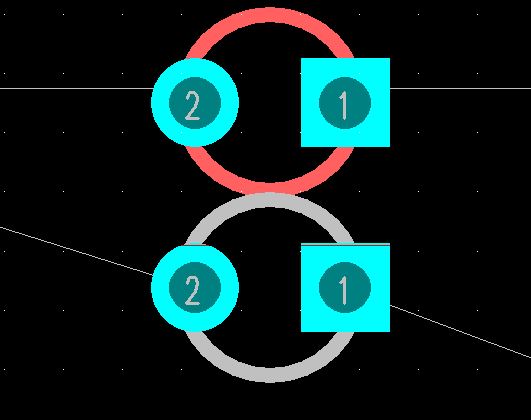

그럼 좌우가 반전 되면서 Bottom으로 바뀌게 된다.

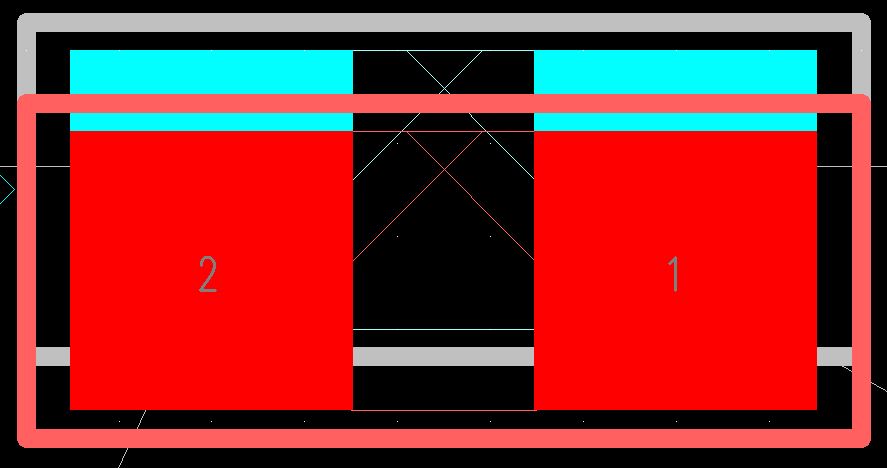

SMD부품(홀이 안뚫린 부품)이라면 이런식으로 겹쳐서 보드 크기를 줄이기도 한다.
DIP부품(홀이 뚫린 부품)이라면 최대한 안겹치는 것이 좋다.
말그대로 홀이 뚫려 있기 때문인데, Top,Bottom에 부품의 다리가 오가기 때문이다.
PADS에서 F4를 누르면 Top.Bottom이 바뀐다.

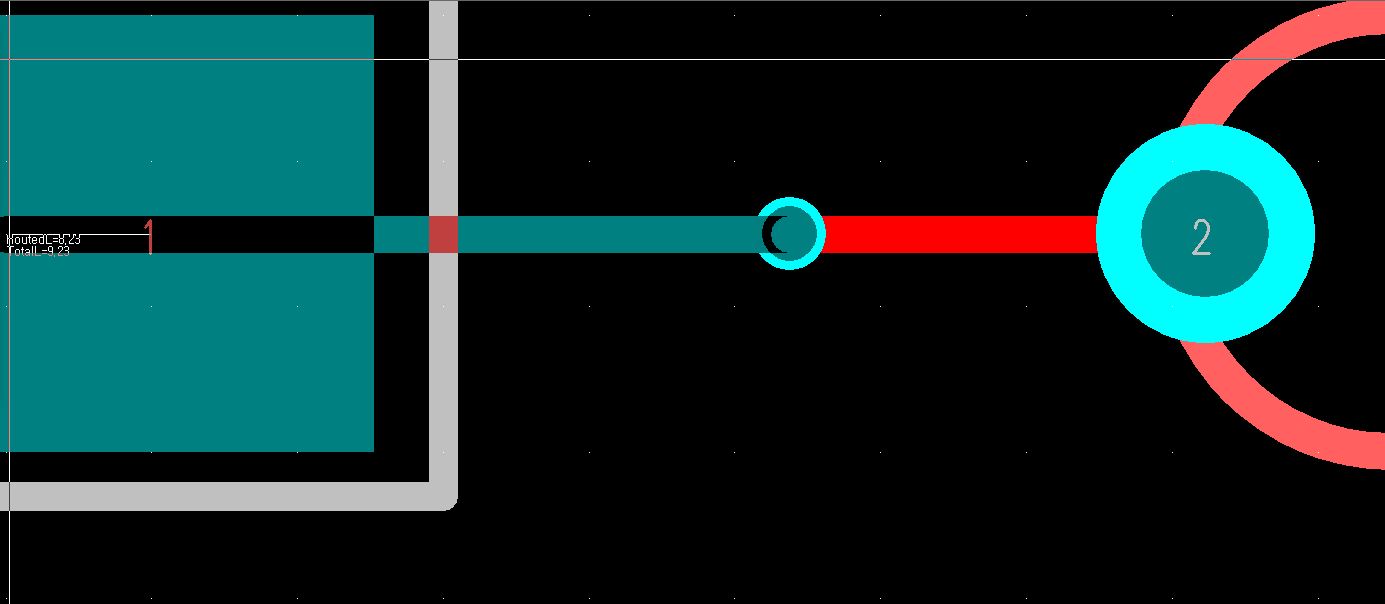

라우팅(이전 글)은 똑같이 하면 되는데, 선을 연결하다가 F4를 누르면 Via가 생기면서 Top,Bottom이 바뀌게 된다.
