라우팅까지 끝냈다면 이젠 Copper를 깔아주어야 한다.
카파는 Copper, Copper Pour 두가지를 깔아주어야 한다.
우선 둘다 선을 보강하는 용도이다.
나는 Copper는 GND를 제외한 전원선 VCC나 VDD 전류가 크게 흐르는곳을 보강하는 용도로 사용한다.
PADS 왼쪽 상단에서 Drafting Toolbar -> Copper 를 눌러준다.
보강이 필요한 전원선을 따라 기존 선보다 두껍게 그려주면 된다.
Copper도 마찬가지로 직각은 피해준다.
그래서 라우팅 할때와 마찬가지로 꺾어준다.
라우팅 할때와 방법은 비슷하다.
90도로 꺾인 부분을 클릭 -> 마우스 오른쪽 Add Miter 눌러준다.
라우팅 할때는 선 두께에 맞춰서 자동으로 꺾이지만
Copper는 몇으로 꺾어야 할지 정해줘야한다.
나는 1정도로 해주었다.
그 다음은 이게 어떤 선의 Copper인지 정해줘야 한다.
만들어둔 Copper를 전체 선택(Shift+마우스 왼쪽 혹은 Copper선택 후 F6)을 한 뒤, Ctrl+Q를 눌러준다.
그 다음은 Layer에서 Top으로 할지, Bottom으로 할지와
Net assignment에서 어떤 카파를 깔지 정해주면 된다.
그리고 OK를 눌러주면 완성!

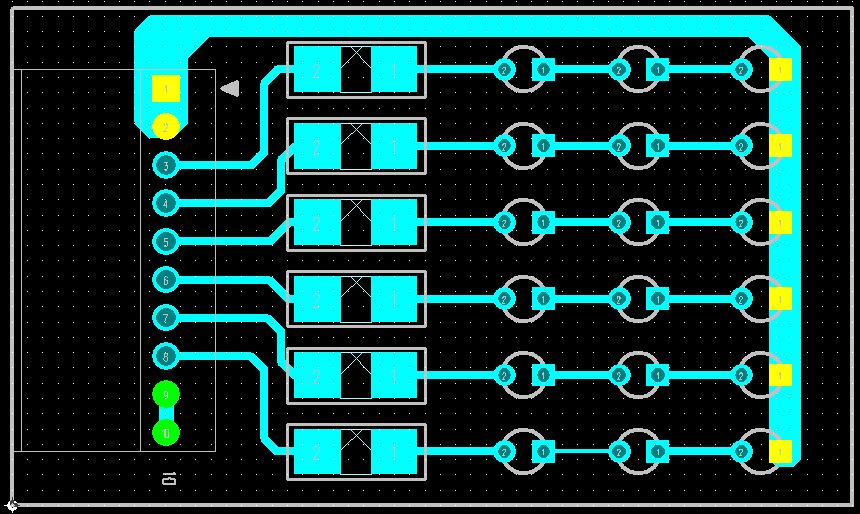

깔끔하게 깔린 Copper를 볼 수 있게 된다.
