작업의 끝이 가까워짐을 알 수 있는 에러 체크!
Tools -> Verify Design... 을 눌러 확인 할 수 있다.

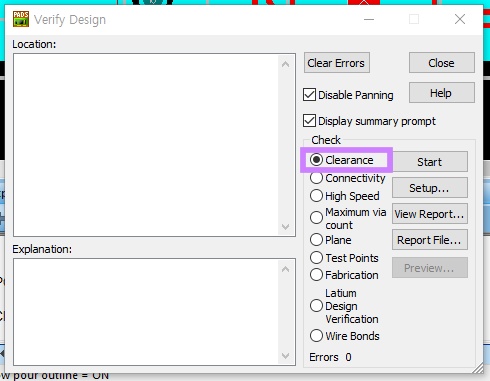

Clearance는 Design Rules에서 정했던 것들을 기준으로 간격이 너무 좁진않은지, 겹치진 않는지 알려주는 에러이다.

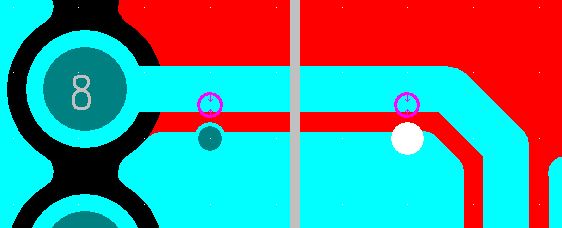

이런식으로 내가 정했던 간격보다 가깝다면 에러가 난다.

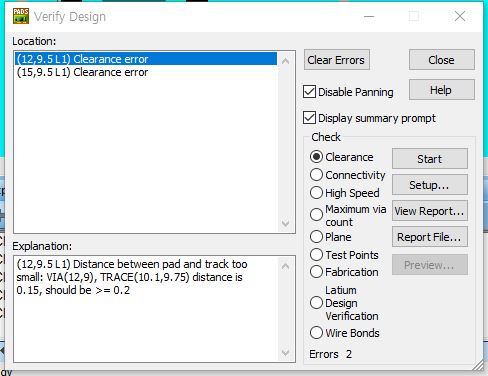

창에는 이렇게 뜨게 되는걸 확인 할 수 있다.
Via를 지우거나 선을 돌리거나 부품을 옮기는 등..
여러가지 방법 중 내가 원하는 방법으로 수정해주고 다시 Start를 눌러 수정이 된건지 확인을 하면 된다.

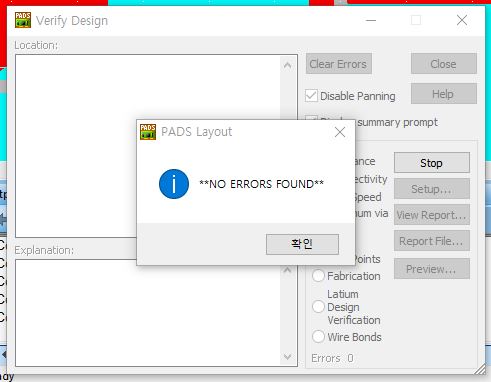

에러가 없다면 이렇게 뜨게 된다.
Clearance의 주의할 사항은 보이는 화면만 에러를 감지하므로,
Board Outline이 다 보이게 해둔 상태에서 에러체크를 하여야 한다.
*Tip! 나는 Copper까지 다 깔아둔 다음 작업을 하지만, 라우팅 하면서 중간중간 계속 확인해주는게 좋다.
Via까지 다 만들고 에러가 뜨면 지우면서 작업하기 귀찮기도 하니까..
Connectivity는 위 사진과 같이 연결이 안됐을때 에러가 뜬다.
에러 위치를 확인하고 연결을 해주면 된다.

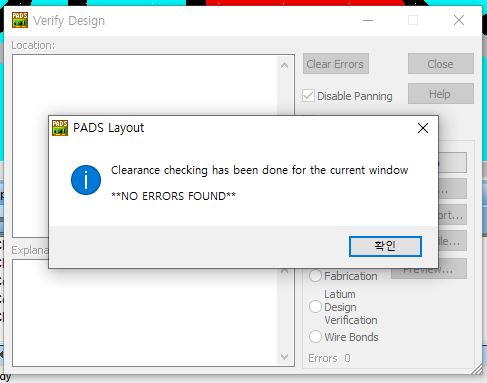

수정한 뒤 Start를 눌러주면 에러가 없다고 나오는 것을 확인 할 수 있다.
Clearance와 다르게 화면을 확대해 두지 않아도 보드 전체 에러를 확인한다.
두가지를 눌러 에러가 없다는걸 확인했으면 다 된 것이다.
