CAM을 출력하기 전에
CAM Data부터 만들어야 한다.
CAM data 만드는 방법

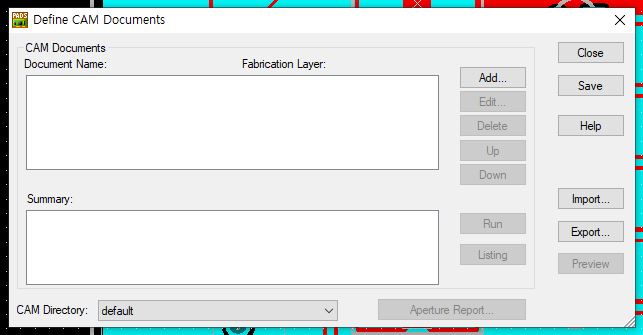

File -> CAM... 을 선택한다.

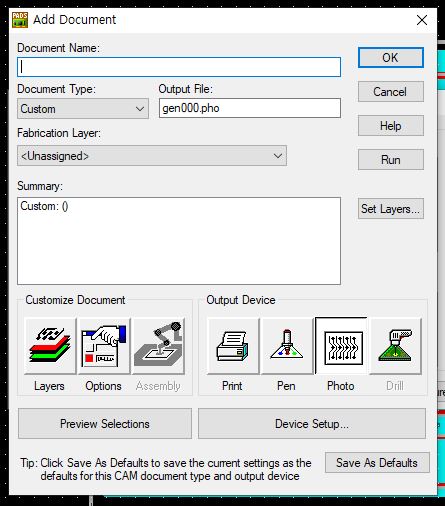

이런 창이 뜨게 되는데 Add를 눌러서 뽑을 데이터를 만들어 주면 된다.
Add를 눌러 Top, Bottom, Silk Top, Silk Bottom, Sold Top, Sold Bottom, Drill, NCD 이렇게 만들어 주면 된다.
한번 만들어두면 계속 불러와서 사용할 수 있다.
만든지 너무 오래돼서 기억이 안 나니 지금부터는 내 설정 창을 그대로 올려주겠다.ㅎㅎ

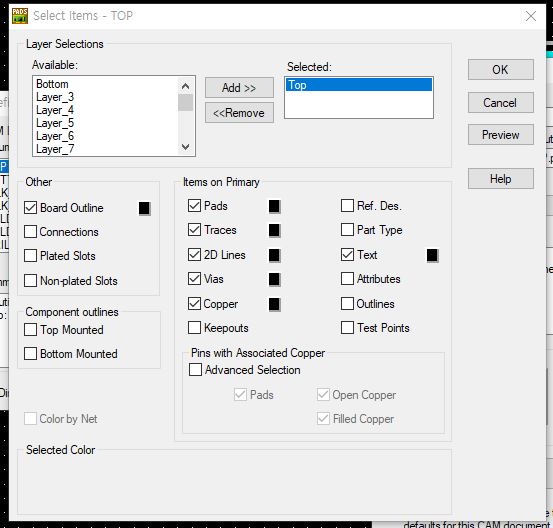

먼저 Add -> Top
Customize Document -> Layer
위와 같이 설정 -> OK
Customize Document -> Options
위와 같이 설정 -> OK
다시 Add -> Bottom

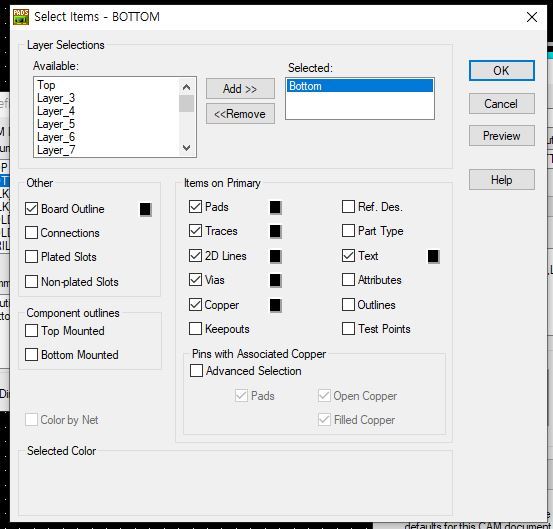

Customize Document -> Layer
위와 같이 설정 -> OK

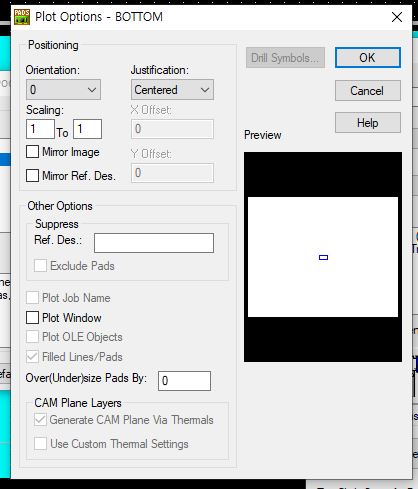

Customize Document -> Options
위와 같이 설정 -> OK

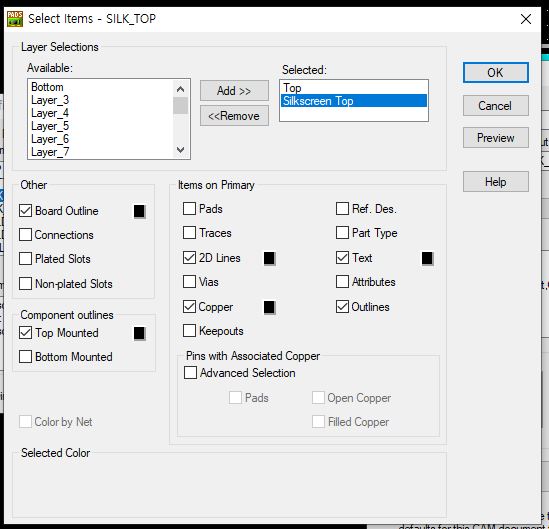

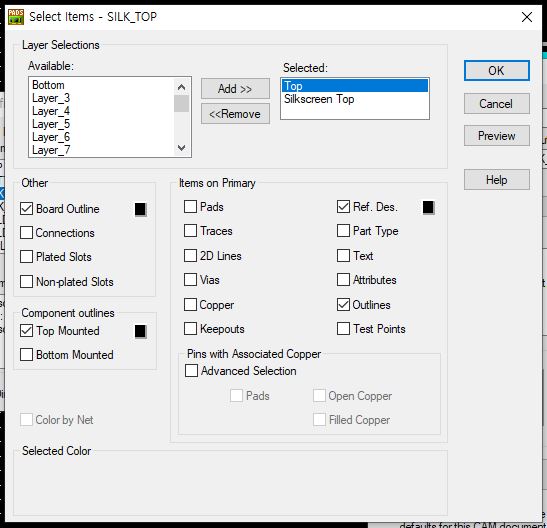

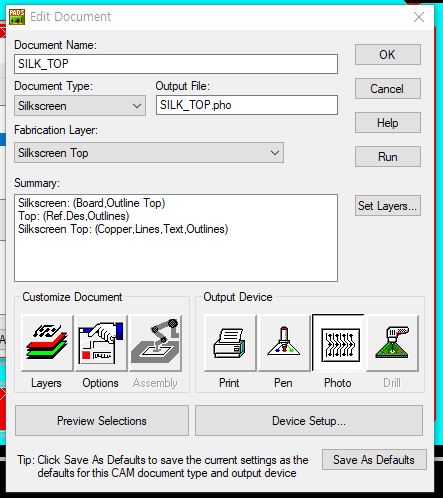

다시 Add -> Silk_Top
Customize Document -> Layer
위와 같이 설정 -> OK
Customize Document -> Options
위와 같이 설정 -> OK

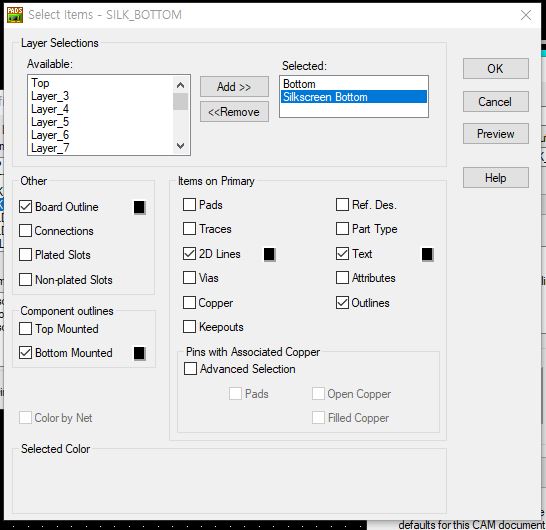

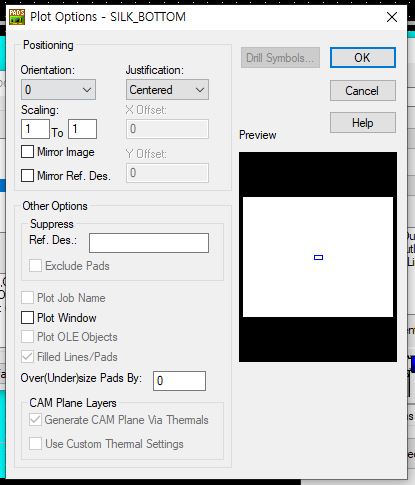

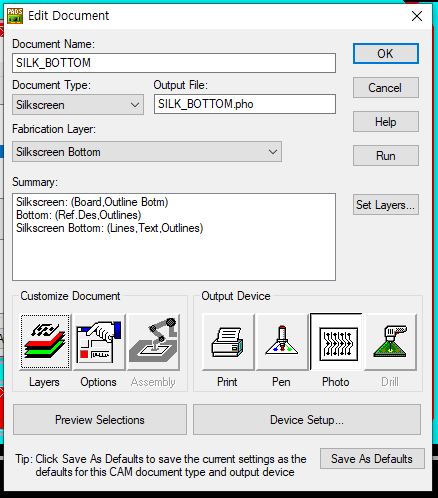

다시 Add -> Silk_Bottom
Customize Document -> Layer
위와 같이 설정 -> OK
Customize Document -> Options
위와 같이 설정 -> OK
다시 Add -> Sold_Top
Customize Document -> Layer
위와 같이 설정 -> OK
Customize Document -> Options
위와 같이 설정 -> OK

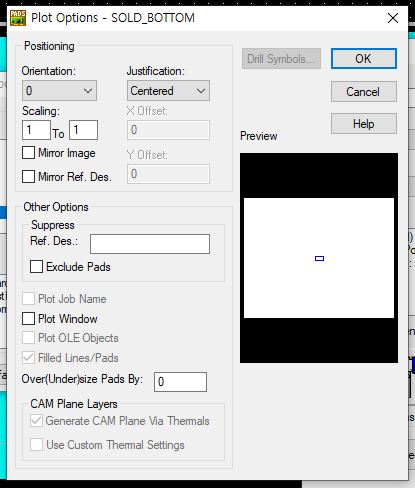

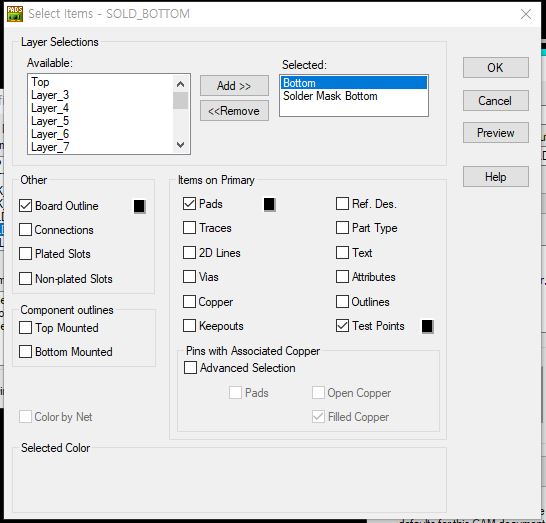

다시 Add -> Sold Bottom
Customize Document -> Layer
위와 같이 설정 -> OK
Customize Document -> Options
위와 같이 설정 -> OK

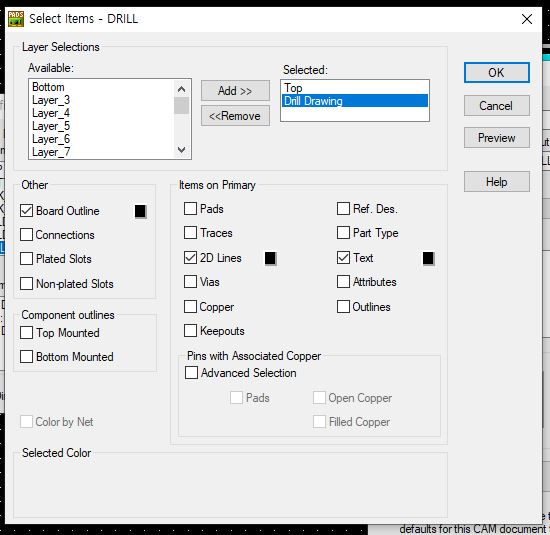

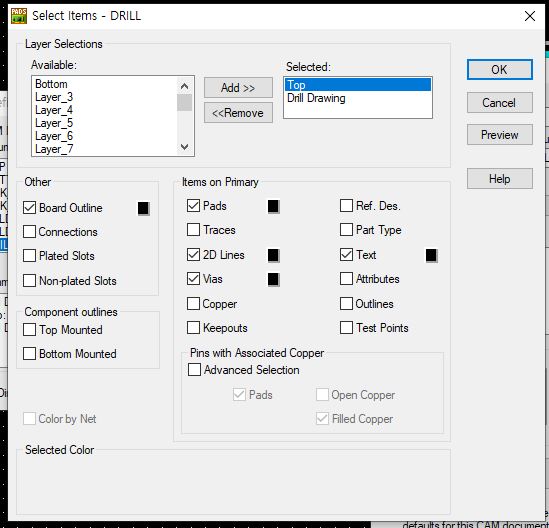

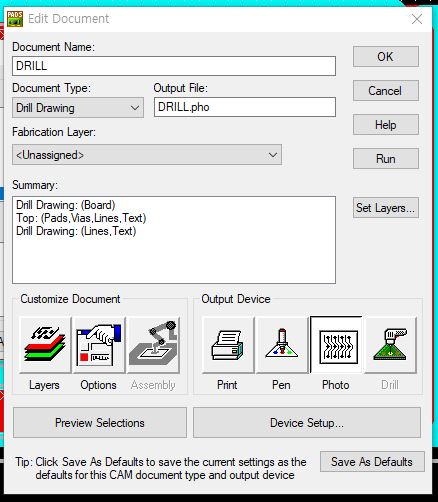

다시 Add -> Drill
Customize Document -> Layer
위와 같이 설정 -> OK
Customize Document -> Options
위와 같이 설정 -> OK
다시 Add -> NCD
NC Drill은 Device Setup을 누르고
위와 같이 설정해 준다.ㅎㅎ
이렇게 8가지의 데이타를 만들어 줬다면 꼭 Save를 눌러주어야 한다.
안 누르면 다 날아가기 때문이다...
이젠 Drill Data만 확인해주면 된다.
이 작업은 새로 불러올때마다 해주어야 한다.
다른 Data는 Board에 맞게 바뀌지만, Drill 정보는 바뀌지 않기 때문이다.

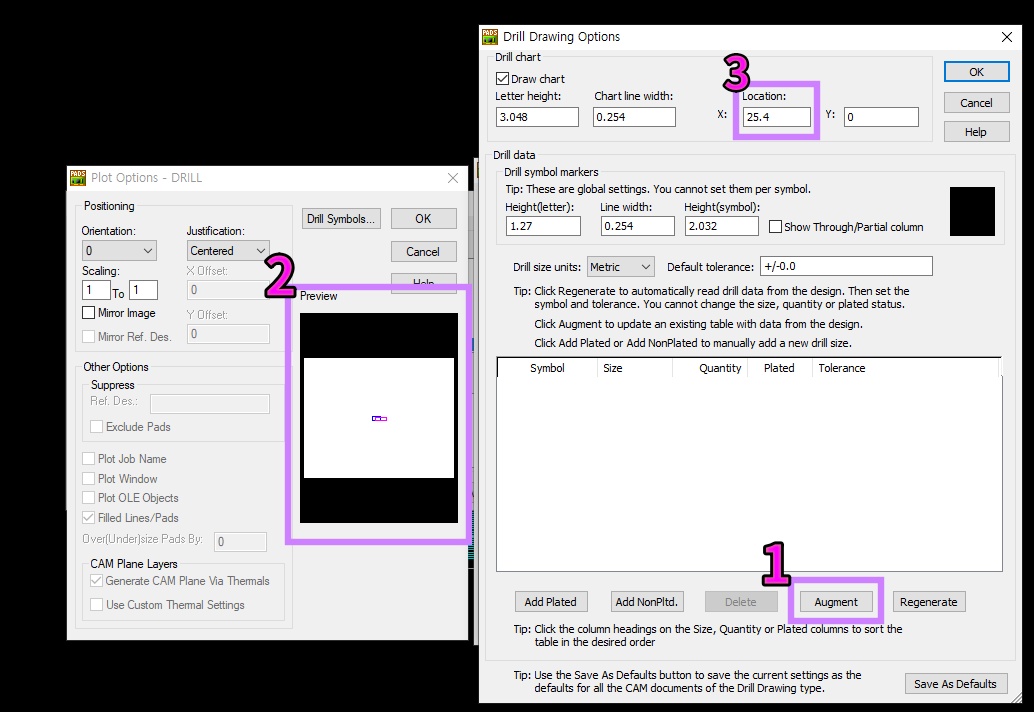

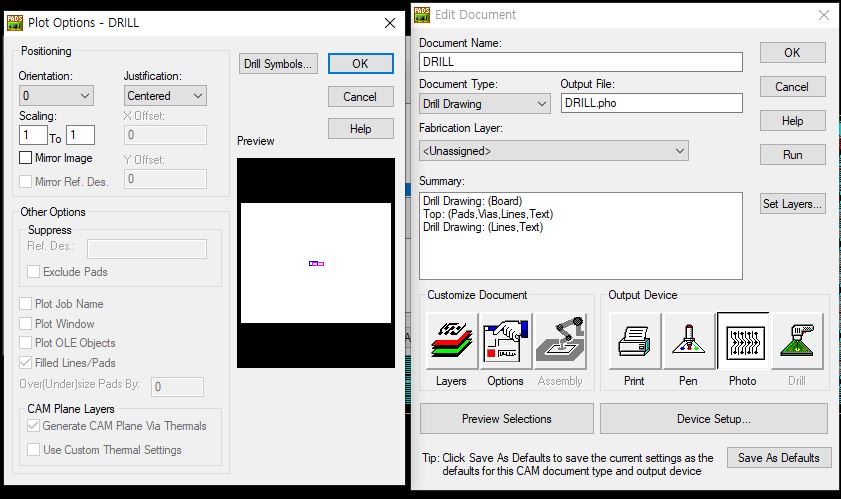

만들어둔 Drill -> Options -> Drill Symbols... 를 눌러준다.
1. 1번인 Augment를 눌러 지금 Board의 Drill 정보를 불러온다.
2. 2번창을 보면 파란색 상자(Board)와 분홍색 상자(Drill정보)가 겹쳐 있는 걸 확인할 수 있는데,
3번 Location으로 떨어뜨려준다.

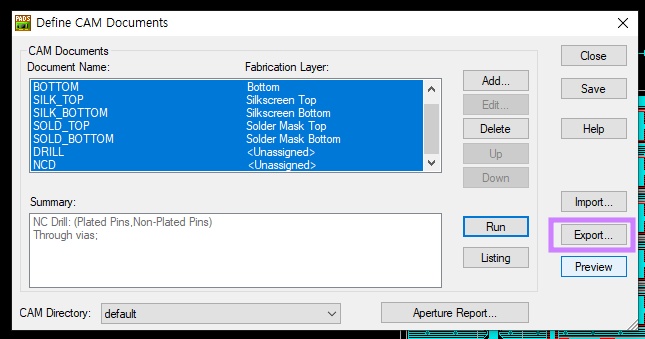

다 만들었다면 Export를 눌러 2Layer로 저장을 해준다.
그럼 다음번 작업땐 위 데이터를 쉽게 불러와서 작업할 수 있다.
