PADS 작업 마지막 단계 - CAM 출력하기

CAM Data 만들기를 보고 CAM을 만들었다면 응용해 볼 차례다.

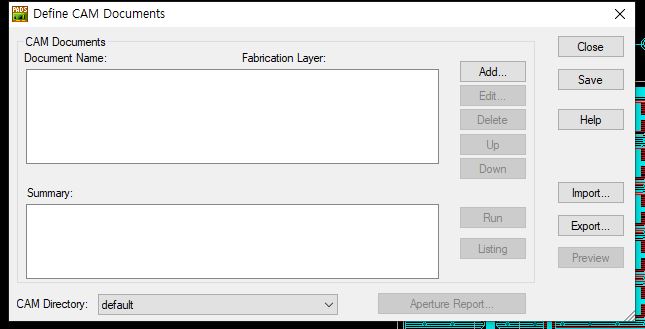

Import를 누른 뒤

 저장해둔 경로에서 2Layer를 불러온다.

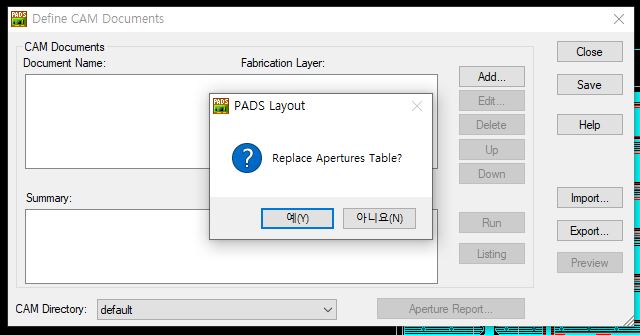

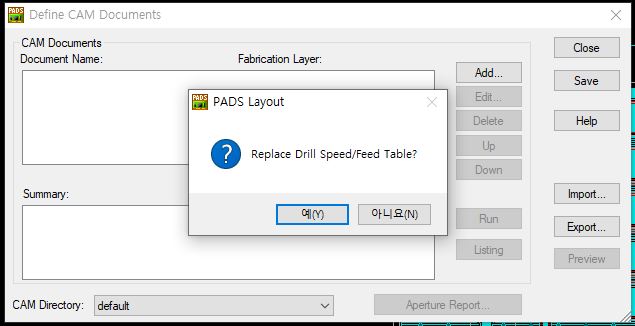

이렇게 뜨는 창을 예(Y)를 눌러준다.

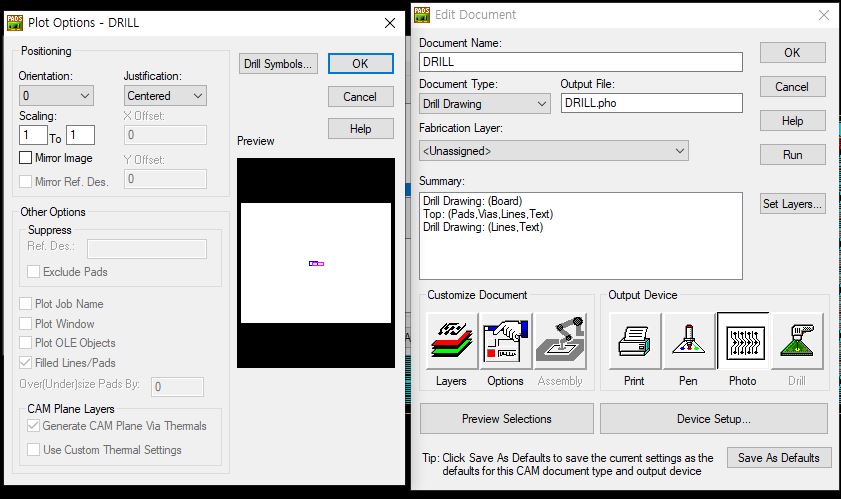

만들어져 있는 Data중 Drill을 선택 -> Options을 눌러준다.

그럼 왼쪽과 같은 창이 뜨는데 Drill Symbols.. 를 눌러준다.

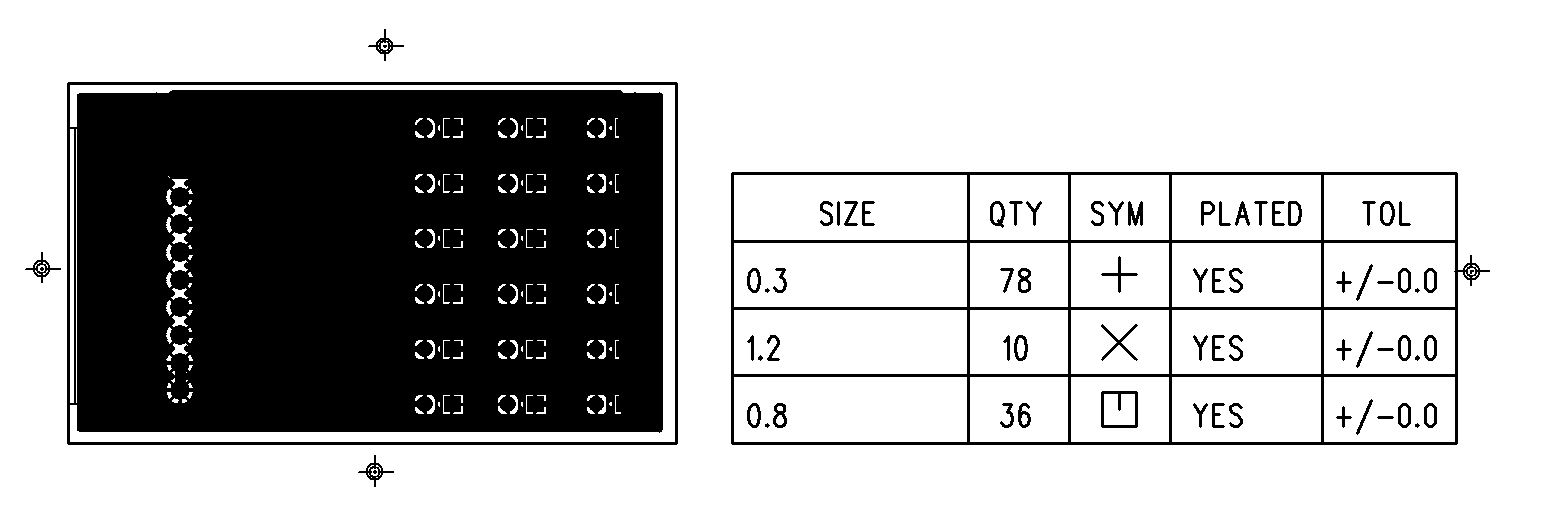

1. 1번인 Augment를 눌러 지금 Board의 Drill 정보를 불러온다.

2. 2번창을 보면 파란색 상자(Board)와 분홍색 상자(Drill정보)가 겹쳐 있는 걸 확인할 수 있는데,

3번 Location으로 떨어뜨려준다.

떨어진걸 확인했다면 OK를 눌러 처음 CAM화면으로 돌아간다.

여기서도 SAVE를 한번 눌러주면 좋다.

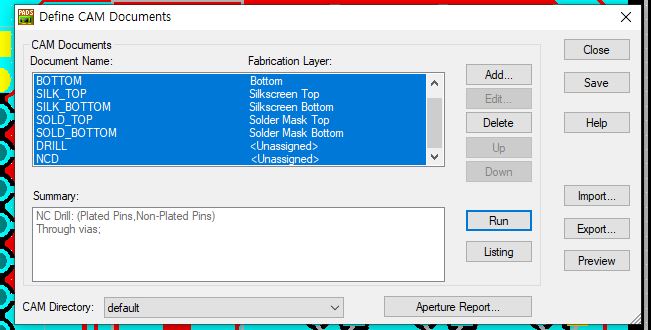

이젠 만들어둔 모든 Data를 선택해준 뒤 오른쪽 하단에 있는 Preview를 눌러 확인해 준다.

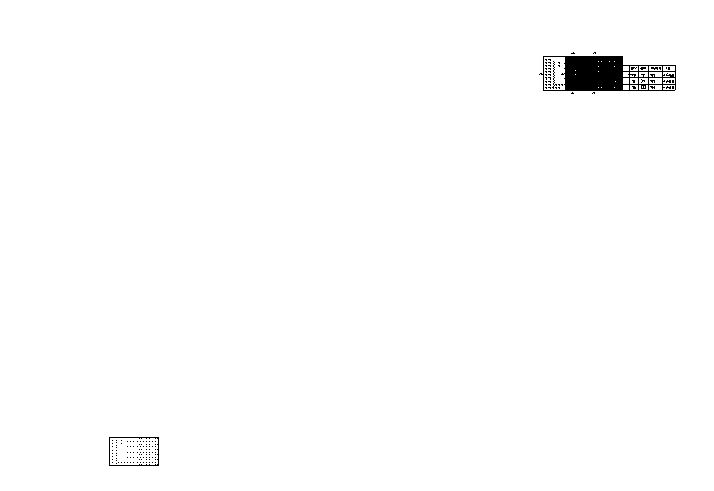

이렇게 뜨는데 따로 떨어져 있는 NC Drill은 신경 쓰지 않고 위에 몰려있는 다른 Data만 신경 쓴다.

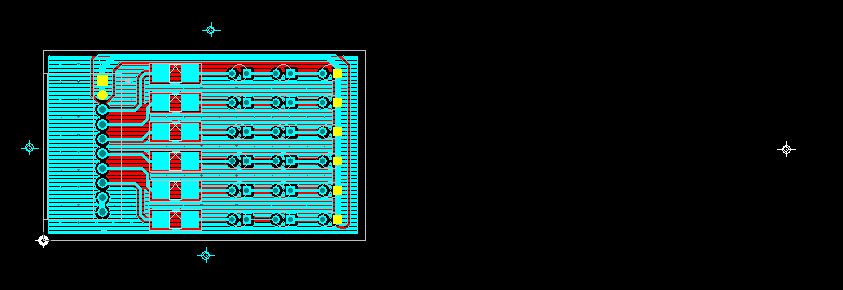

확대를 해서 봤을 때 이렇게 지정한 Target 위치보다 Drill 정보가 넘어가서 엉망으로 겹쳐있다면,

Target 위치를 옮겨주면 된다.

이런 식으로 더 멀리 위치를 바꿔준 다음!

위 방법으로 다시 확인해 보면

깔끔하게 겹쳐있는 걸 확인할 수 있다.

그리고 하나하나 Data들을 확인하면서 이상한 점은 없는지 확인하면 된다.

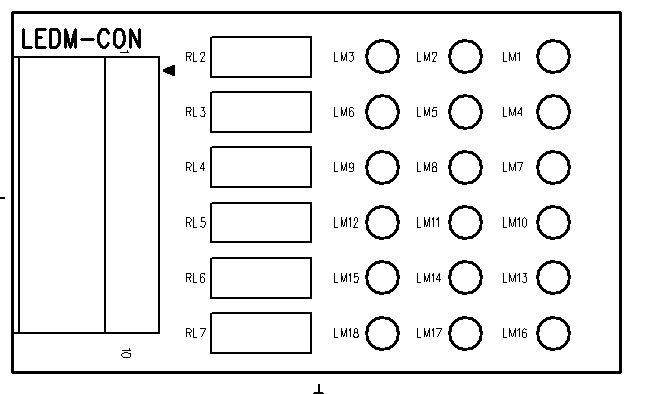

특히 Silk는 뒤집어진 건 없는지 한번 더 확인해주는 것이 좋다.

모든 확인이 끝났다면,

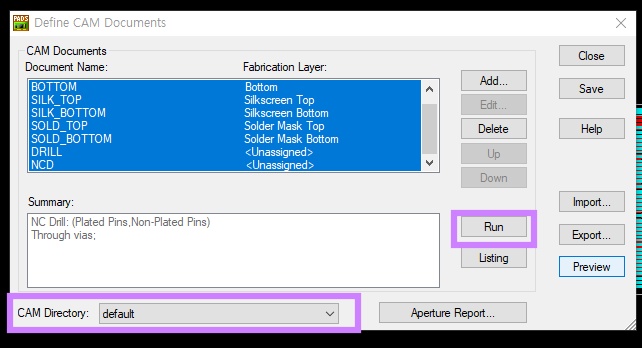

저장할 곳을 지정해 준 뒤, Run을 눌러 뽑아주면 된다.

뽑은 Gerber Data는 업체로 보내주면 작업 완료이다.

---
