PADS에는 기본적으로 그려져 있는 부품들도 있지만,
필요한 부품은 그릴줄도 알아야 한다.
내가 오늘 그려볼 부품은 Atmel ATmega128A-64P이다.

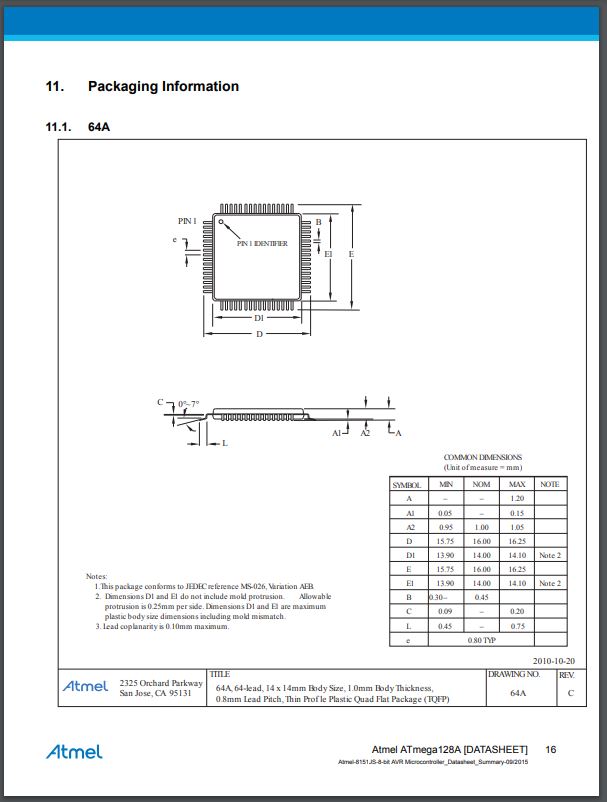

위와 같은 Data Sheet는 구글 검색이나 이런 부품을 판매하는 사이트에 들어가서 확인할 수 있다.
그려줄 Data Sheet를 찾았다면 PADS에서 작업을 해주면 된다.

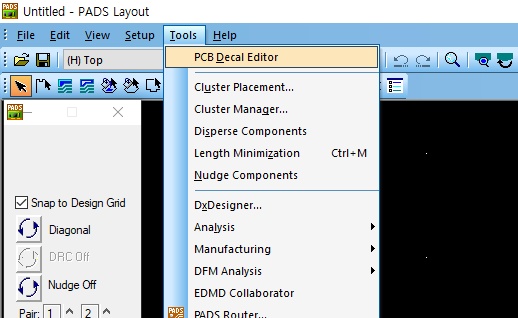

부품을 그리는 작업은 Tools -> PCB Decal Editor에서 해준다.

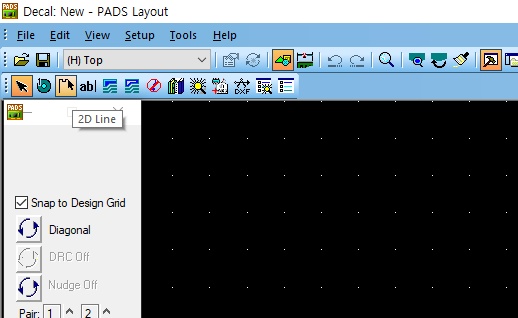

Drafting Toolbar -> 2D Line으로 부품의 테두리부터 그려준다.

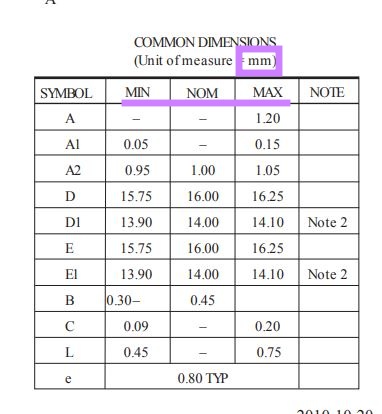

맨 위에 Data Sheet를 확인해보면 가로(D1), 세로(E1) 사이즈를 확인할 수 있다.
부품에 그려져 있는 단위를 확인하고 단위에 맞춰 그려주면 된다.
MIN, NOM, MAX가 있는데 나는 NOM으로 그려준다.
부품마다 약간의 오차가 있을 수 있어 저렇게 3가지로 나누어져 있는 것이다.

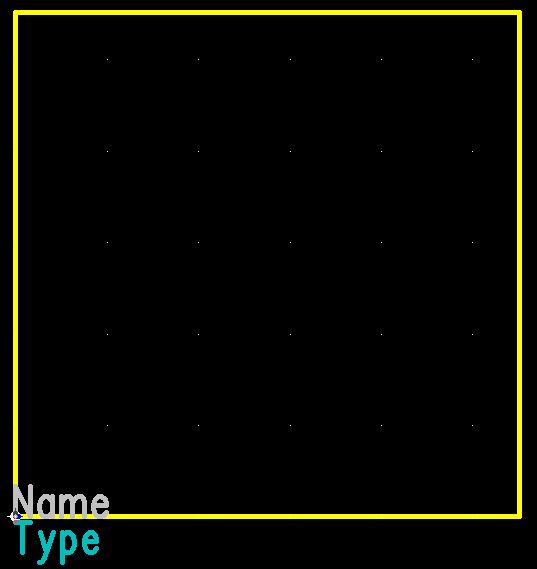

모서리에 중점을 만들어주고 사이즈를 조정하면 편하다.
테두리를 다 그렸다면 이젠 PAD를 그려줘야 한다.
Drafting Toolbar -> Terminal을 눌러준다.

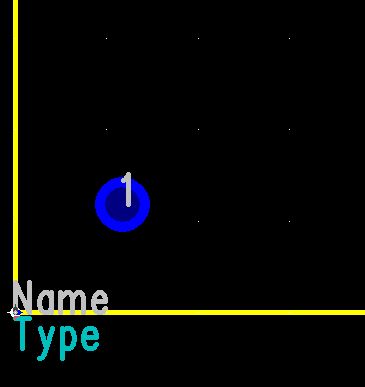

그럼 창이 하나 뜨는데 여기서 OK를 눌러주고 PADS 화면 아무 곳이나 클릭해주면 PAD가 하나 생성된다.
하나를 생성했다면 ESC를 눌러줘야 한다.
화면을 클릭할 때마다 PAD가 생성되기 때문이다.
설명을 덧붙이자면
Prefix에 1을 써넣으면 PAD번호가 11,12,13 이런 식으로 나오게 되고,
Step value에 2를 써넣게 되면 1,3,5,7.. 이런 식으로 나오게 된다.
이렇게 PAD를 하나 생성했다면 PAD를 우리가 원하는 타입으로 바꾸어주어야 한다.

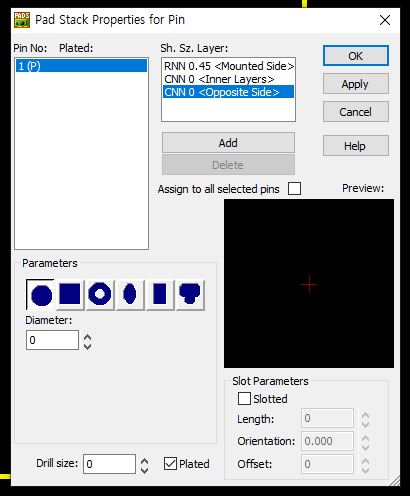

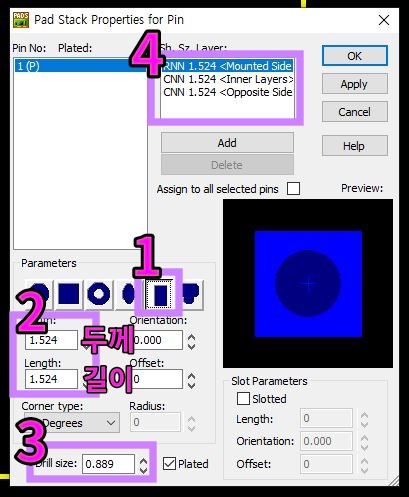

PAD를 선택 -> 마우스 오른쪽 -> Pad Stacks... 클릭하면
오른쪽에 있는 창이 뜨게 된다.
표시된 곳을 수정해 주어야 하는데,
1. Parameters에서 PAD 타입부터 골라준다.
우리는 직사각형의 SMD 타입을 그려줘야 하기 때문에 저것을 선택해 준다.
2. PAD의 두께와 길이는 Data Sheet를 보고 확인한다.
이 부품의 PAD 두께와 길이는 0.45mm, 1mm로 확인됐다.
*Tip 나는 두께와 길이를 조금씩 크게 해 주는 편이다.
완성된 PCB를 조립할 때 사람이 직접 할 때도 있기 때문이다.
이런 부품의 경우 PAD간격이 좁기 때문에 두께는 수정하지 않고, 길이만 좀 더 늘려줬다.
3. Drill size는 SMD부품에 필요 없기 때문에 0으로 수정해 준다.
4. 순서대로 Top, Inner, Bottom이라고 생각하면 되는데, 우린 SMD 부품을 그리고 있으니까
Inner와 Bottom은 0으로 수정해 준다.

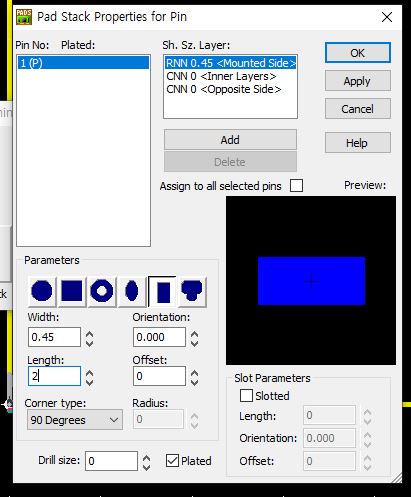

이와 같이 수정을 다 해주었다면 OK를 눌러 만들어진 PAD를 확인하면 된다.
이젠 PAD를 Data Sheet에 맞춰 배치해주면 된다.
1 번핀 위치는 PAD 사이 간격을 구해주면 쉽게 알 수 있다.
이 부품은 PAD 간격이 0.8mm이고 한쪽에 16개의 PAD가 들어가니, 0.8*15 = 12mm이고

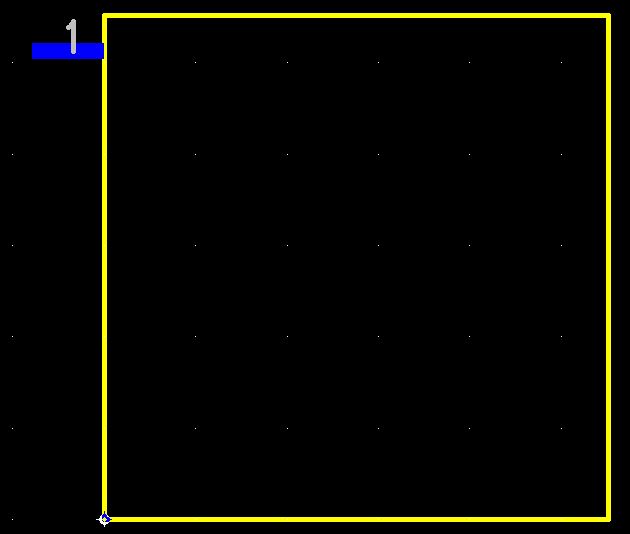

부품 아우트라인이 14mm이므로 1번 PAD는 아우트라인에서 1mm 띄어주면 되겠다.
1 번핀 위치를 잡아줬다면 그 뒤부턴 아주 간단하다.
1번핀 클릭 -> 마우스 오른쪽 -> Step and Repeat... 클릭해준다.
여기서 방향과 생성될 PAD 개수, 그리고 간격을 지정해 주면 금세 나오게 된다.
나는 왼쪽 위에서 시작했으니까 방향은 아래, 개수는 1번 핀이 있으니 15개, 간격은 0.8로 설정해주었다.
이렇게 한쪽이 완성되었다.
그다음부터는 PAD 하나를 복사해서 반복 작업이다.

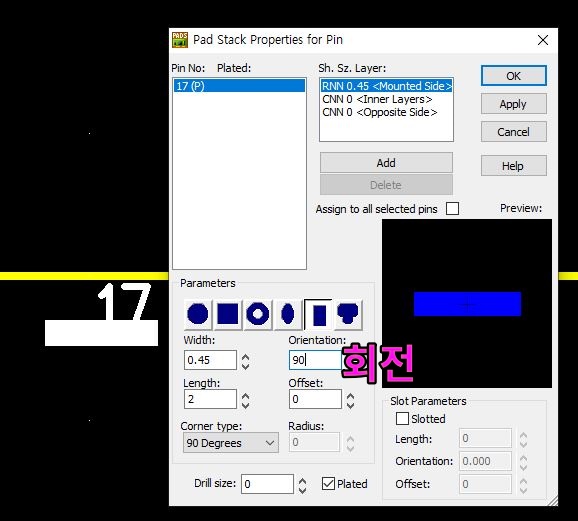

PAD를 회전시키는 방법은 PAD선택 -> 마우스 오른쪽 -> Pad Stacks... 를 눌러 90도 회전시켜주면 된다.
그럼 순식간에 PAD를 다 그려 넣게 된다.
이젠 중요한 1 번핀 위치를 표시해 주어야 한다.
2D Line을 선택 -> 마우스 오른쪽 -> Circle 선택해서 1 번핀 옆에 원을 그려준다.
이렇게 하면 부품 그리기 완성!!!

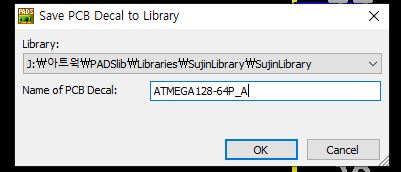

File -> Save Decal을 눌러 부품을 저장해 주면 된다.
저장할 부품명을 적어주고 저장해주면 된다.
뒤에 나오는 Part Type에도 똑같은 명을 써주는 게 좋다.
그럼 부품 그리기 진짜 완성!!
